630吨四柱热压成型液压机用于金属镦粗工艺

近期泰安客户在我公司采购采购三台设备，分别是400吨、500吨、630吨630吨四柱热压成型液压机，主要工艺需求是热镦成型，，金属螺栓加工。使用三台设备分别完成加工的一种工序，具体是怎样的，涉及到客户的保密问题，这里就不一一介绍。。目前设备正在客户车间使用中，调试人员在也反馈回来一些照片、视频、完成产品图等信息，一起了解下。

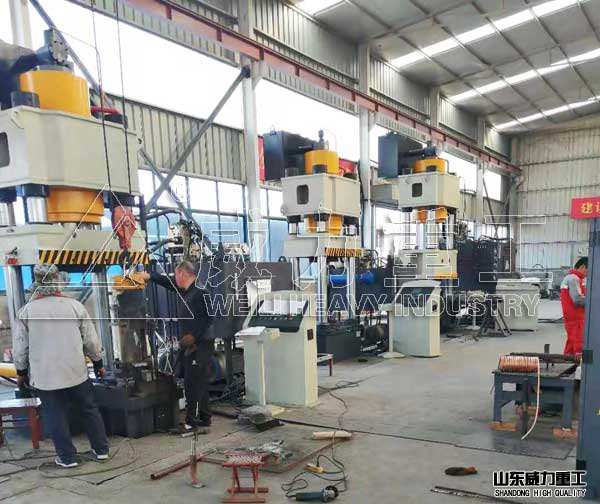

三台四柱压力机现场使用图


威力重工设计生产的这一批金属热压成型机这里以630吨630吨四柱热压成型液压机为例，简单介绍下特点：

1、压力机机身采用四柱式结构:由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成。上横梁、滑块和工作台采用优质钢板焊接而成,焊后经高频振动消除焊接应力,压力机的立柱为优质45#钢,表面中频淬火并镀铬处理。

2、压力机的压制缸吨位由一只活塞缸实现,缸体为优质锻钢,活塞杆表面经中频淬火处理,硬度高,使用寿命长。油缸主要密封件采用优质密封圈,确保密封可靠。

3、压力机的工作台与滑块上均有t形槽,便于用户模具安装。



630吨四柱热压成型液压机的液压系统

1、液压系统装置在压力机的机身右侧。

2、液压系统采用插装集成系统,动作灵敏,工作可靠,密封性能好。

3、压力机泵站由油箱、高压泵、电动机、插装阀等组成,油箱由钢板焊接。油箱采用封闭式油箱,吸油区和回油区分开、油箱设有清洗窗口和放油塞,使清洗、换油方便。压力机的油泵吸油口装有直通式吸油滤油器,确保油的清洁度,保证了油泵和阀的使用寿命。

4、液压系统密封可靠,不渗不漏。压力机主要管路采用法兰连接和抗震管夹。



630吨四柱热压成型液压机的电气控制系统

1、独立的电气柜,内装空气开关、继电器等电器控制系统。

2、压力机的各种报警信号,限位开关与压机动作实现程序联锁。

3、压力机设有集中控制面板,面板上布置有必要的操作按钮和选择开关。



630吨四柱热压成型液压机的操作方式

1、压力机设有点动、半自动操作方式。

2、压力机的滑块行程有行程控制装置调整。

3、操作台上的按钮除完成压力机全部动作外,还应有“双手压制”、“回程”、“停止”、“急停”等按钮。

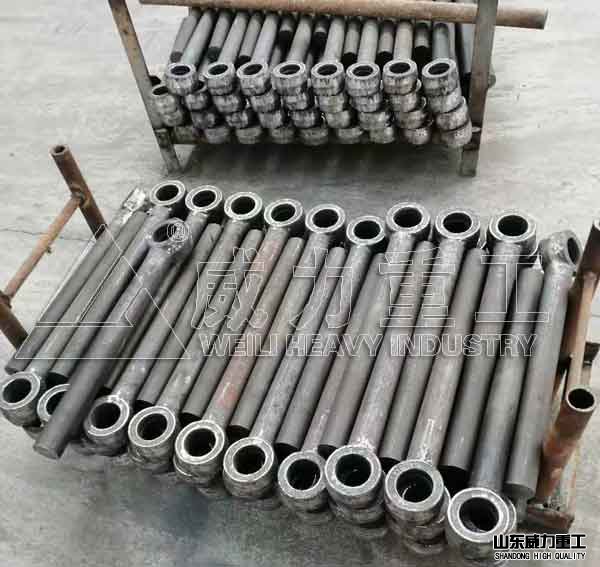

热镦成型产品


压力机的安全保护装置

1、设置急停按钮,按下急停按钮,压力机立即停电静止。

2、滑块在上、下限位处均设有限位开关。

3、在活塞式油缸下腔设置液压支撑保险回路。



压力机的设备工作环境

1、电源:三相380v 50hz

2、工作环境温度:0~40℃
