630吨石墨坩埚盖板成型压力机组成系统说明
文章出处:www.wfhqjx.com 人气: 发表时间:2022-11-04 20:06
石墨坩埚盖板、盖子,是与石墨坩埚配套使用,用于锂电池负极材料生产用。山东威力重工不仅能够为客户提供各种吨位结构的石墨坩埚液压机,还可提供定做配套的坩埚盖子液压机配套模具,及生产工艺方案等。文中是一款630吨四柱压力机,专门用于压制直径700-1000mm直径的坩埚盖子。三梁四柱式结构设计,整机经过计算机的有限元优化设计,形成了注重压机整体性能与实用、耐用、高刚度和高可靠性的独特的产品设计风格。

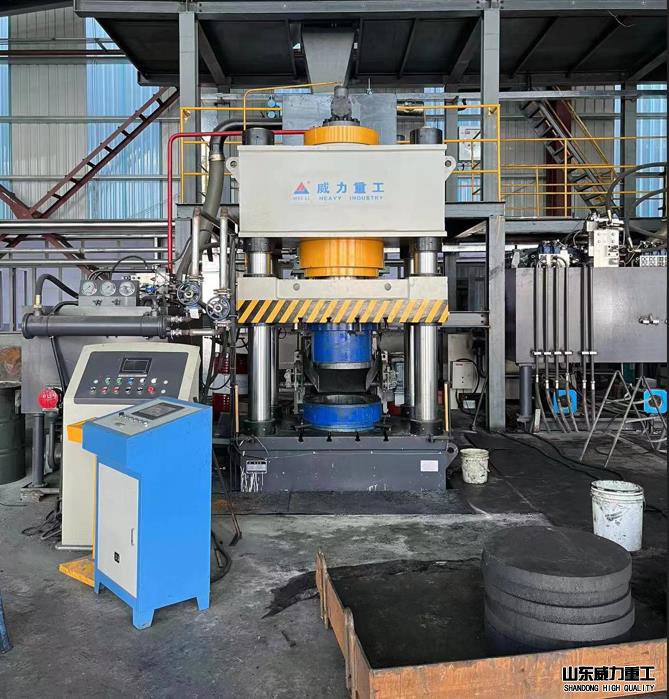

630吨石墨坩埚盖板成型压力机
液压系统说明:
630吨石墨坩埚盖板成型压力机的液压传动装置液压站配置在机器的右侧地面上,其作用主要是控制滑块的运动。液压控制系统全部采用先进的伺服系统和整体式二通插装阀集成块。其响应速度快,通油能力大,流阻小,工作可靠,便于维护。动力装置采用大流量高压压力齿轮泵,油缸下腔设有安全回路,能可靠防止下腔超压及滑块意外下行保护。
液压系统回路设计有高精度油液过滤器,能确保系统的油液清洁度,从而保证系统的正常可靠运行。
电气系统说明:
630吨石墨坩埚盖板成型压力机的电气控制采用欧姆龙公司的PLC可编程序控制器为主控单元,压机设有移动式双手按钮站。独立的电气控制系统,工作可靠、动作直观、维修方便。主要电器元件采用国内优质厂家元件。速度快慢转换点及定程控制点采用进口高质量的接近开关。滑块行程极限位置设有机械行程限位开关,以防止超程。 液压机设有移动式双手按钮站。

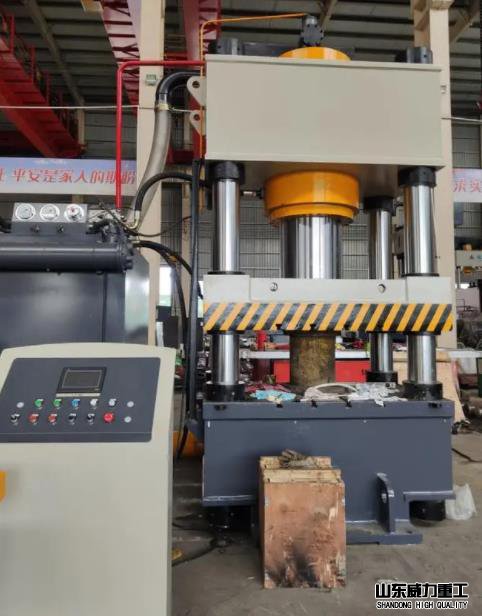

630吨四柱压力机
控制系统说明:
630吨石墨坩埚盖板成型压力机控制系统由PLC、触摸屏、压力传感器、光电编码器、比例压力阀及其它电器元件构成。PLC的开关量输入模块直接同电气发讯元件即按钮、行程开关等连接;液压机的自动控制系统要求能实现手动及半自动两种工作方式。液压机正常使用时,一般选择半自动工作方式。为了完成上述工艺动作,630吨石墨坩埚盖板成型压力机以先进的可编程序控制器(PLC)为控制中心,各种按钮、行程开关、传感器、触摸屏等输入元件都把信号传递给PLC,PLC按照已编制好的程序运行并执行其结果,从而去控制各种输出元件,如电磁阀、时间继电器等。下面主要从触摸屏控制、主缸压力控制、滑块行程控制三方面来介绍一个简单的液压机PLC电气控制系统。

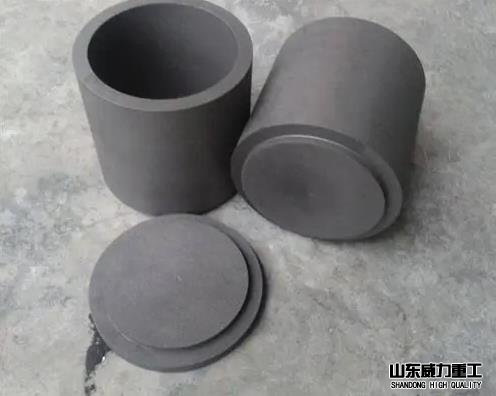

压制成型石墨坩埚及坩埚盖板
630吨石墨坩埚盖板成型压力机主要是由机身、液压系统、控制系统等组成。三梁四柱液压机采用立式结构,由机身、油缸、限位开关、润滑装置等组成,机身是由上梁、滑块、工作台、立柱、锁母、导套等组成,滑块在油缸驱动下沿着四柱上下直线运动;山东威力重工会根据客户的工艺需求设计定做需要的石墨坩埚盖板成型压力机,及坩埚成型压力机设备,了解更多咨询:183-0637-0898
