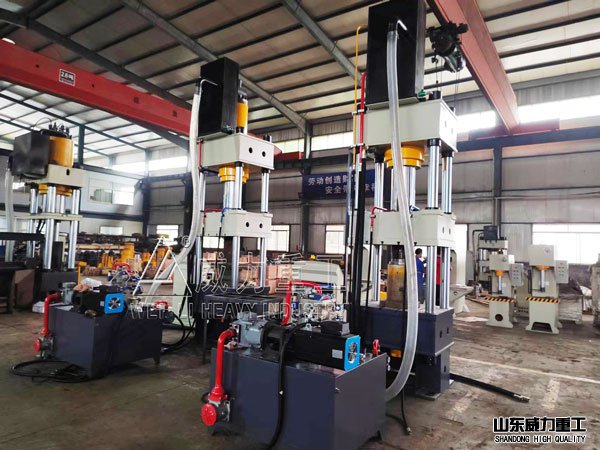

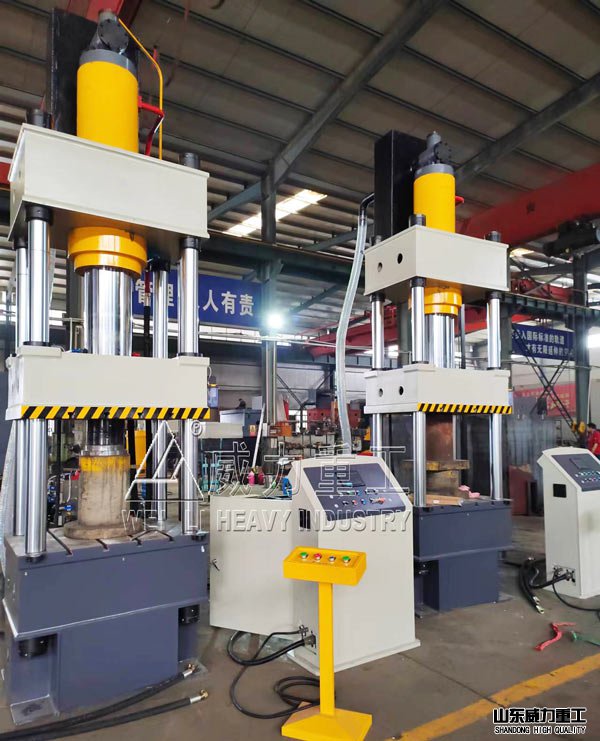

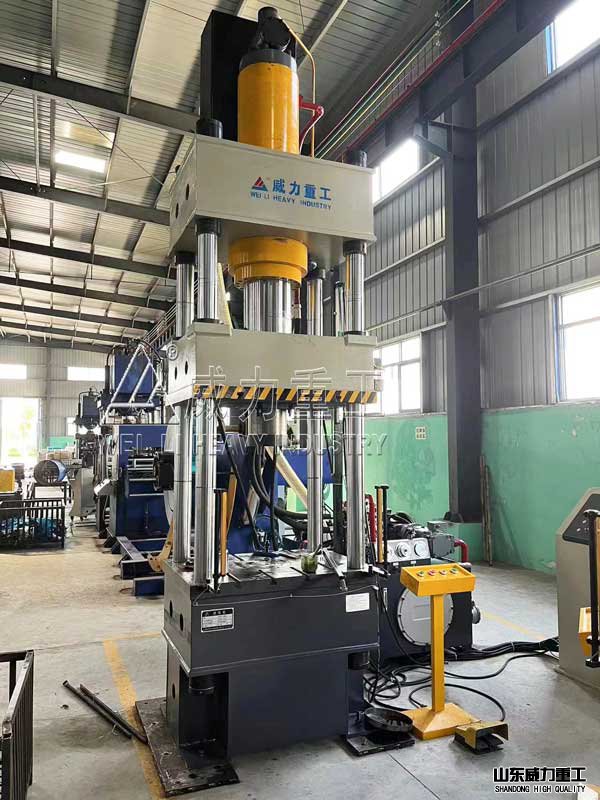

315吨四柱拉伸压力机_315吨拉伸机
|
315吨四柱拉伸压力机是一款常用压力机设备,机身主机部分采用三梁四柱式结构形式,主油缸结构稳定,中间为拉伸缸,设置为压边缸,连接滑梁的四角形成压边梁:三横梁均采用优质
|
产品简介
----------------------------------------------------------------------
315吨四柱拉伸压力机是一款常用压力机设备,机身主机部分采用三梁四柱式结构形式,主油缸结构稳定,中间为拉伸缸,设置为压边缸,连接滑梁的四角形成压边梁:三横梁均采用优质钢板焊接加工而成,坚实耐用,并经过退火炉进行退火,消除结构内应力,增加拉伸液压机结构强度和稳定性,不易变形,精度维持性好。
315吨四柱拉伸压力机的特点:
1、四柱式焊接结构,强度刚性好、精度高、整体结构紧凑、经济适用;
2、315吨四柱拉伸压力机_315吨拉伸机快速液压控制采用插装阀集成系统,泄露点少降低故障率、冲击小、动作可靠,可有效的保护模具和设备的使用寿命;
3、专业油缸密封元件,拉伸工艺可靠性强,寿命长;
4、315吨四柱拉伸压力机_315吨拉伸机导轨自动润滑装置,充分保护导柱,可以保持精度;
5、机电一体化安全装置,如:工作油缸下腔支撑回路、油缸上下腔互锁回路等,有良好的安全性;
6、电气系统采用数控PLC控制,可实现一键操作,工序简单易操作;
7、可实现工作定压、工作定程两种成型工艺,具备保压延时功能;
8、315吨四柱拉伸压力机_315吨拉伸机根据不同工艺,工作压力、行程可调节,一键操作,简单易操作。
315吨四柱拉伸压力机的技术参数:
项目 四柱拉伸机 单位
公称压力 3150 kn
系统最大压力 25 mpa
滑动工作台行程 600 mm
滑动工作台至下工作台距离 800 mm
工作台有效面积 1100x900 mm
拉伸缸吨位 150 吨
电机功率 22 kw
315吨四柱拉伸压力机的组成结构:
1、 机身
315吨四柱拉伸压力机_315吨拉伸机机身由上横梁,活动横梁及下横梁用四根立柱连接起来,通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力,动梁和主缸活塞杆法兰连接,以立柱为导向上下移动。上横梁,活动横梁及下横梁为整体焊接件。动梁的滑动部位设有加油孔,定时加油,以便润滑运动部位。
2、行程限位装置
行程限位装置由导向板和行程开关组成。分别分为上限位开关,下限电开关,快转慢开关,共3个为一组。调节不同的开关位置,改变活动横梁在上、下端的停止位置。调好后,应将锁紧螺母锁紧。在定压成型中,下开关只能做下端位置的控制(起保护作用),不能作压制行程的控制;在315吨四柱拉伸压力机_315吨拉伸机定程成型中,行程开关起到保护作用。下缸有下缸上限位开关,下缸下限位开关组成。下缸到达设定位置停止。
3、油缸
机器油缸。缸体,锻打内孔磨加工成型。活塞杆材质45#锻件。
4、液压系统
315吨四柱拉伸压力机_315吨拉伸机的液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的动作。
5、控制系统:
(1)315吨四柱拉伸压力机_315吨拉伸机继电器控制和PLC控制是目前用的多的控制方式。
(2)继电器控制系统主要由继电器、接触器、按钮、形成开关等元件组成。
(3)继电器控制具有结构简单,维护方便,价格低廉,抗干扰能力强,但固定的接线方式,使继电器控制的通用性和灵活性差;PLC控制系统主要由CPU、存储器、输入输出接口、编程器等元件组成。
(4)315吨四柱拉伸压力机_315吨拉伸机PLC控制具有编程简单,维护方便,通用性强,体积小,设计调试期短,性能稳定,抗干扰能力强,价格比继电器控制系统贵。
315吨四柱拉伸压力机的应用范围:

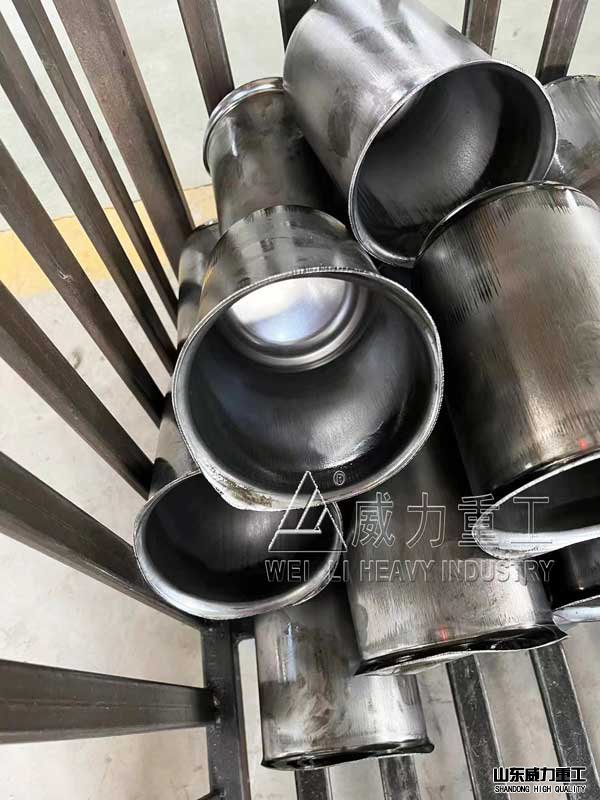

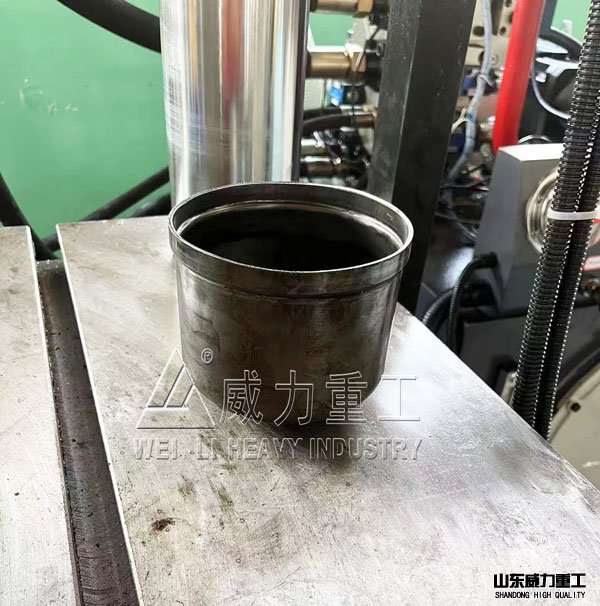

该设备为公司为日常用具,金属制品,家具,汽摩配件,五金配件,管道行业专用拉伸设备。为大小铝制品厂,不锈钢制品厂的铝质薄板拉伸和铝制品的压制成形及不锈钢制品的压制成形。拉伸用途非常广泛,比如相框、灯罩、餐具、标牌、琐具、汽车配件、表壳、表带、眼镜框架及五金零件等。
315吨四柱拉伸压力机的安全操作:
1、315吨四柱拉伸压力机_315吨拉伸机操作者必须经过培训,掌握设备性能和操作技术后,才能独立作业。
2、作业前,应先清理模具上的各种杂物,擦净油压机杆上任何污物。
3、油压机安装模具必须在断电情况下进行,禁止碰撞启动按钮、手柄和用脚踏在脚踏开关上。
4、装好上下模具对中,调整好模具间隙,不允许单边偏离中心,确认固定好后模具再试压。
5、315吨四柱拉伸压力机_315吨拉伸机工作前首先启动设备空转5分钟,同时检查油箱油位是否足够、油泵声响是否正常、液压单元及管道、接头、活塞是否有泄露现象。
6、开动315吨四柱拉伸压力机_315吨拉伸机试压,检查压力是否达到工作压力,设备动作是否正常可靠,有无泄露现象。
8、对于不同的油压机型材及工件,压装、校正时,应随时调整压机的工作压力和施压、保压次数与时间,并保证不损坏模具和工件。
9、315吨四柱拉伸压力机_315吨拉伸机压板上下滑动时,严禁将手和头部伸进压板、模具工作部位。
10、严禁在施压同时,对工作进行敲击、拉伸、焊割、压弯、扭曲等作业。
11、315吨四柱压力机周边不得抽烟、焊割、动火,不得存放易燃、易爆物品。做好防火措施。
12、315吨四柱拉伸压力机_315吨拉伸机工作完毕,应切断电源、将压机液压杆擦试干净,加好润滑油,将模具、工件清理干净,摆放整齐。
订购:315吨四柱拉伸压力机_315吨拉伸机
