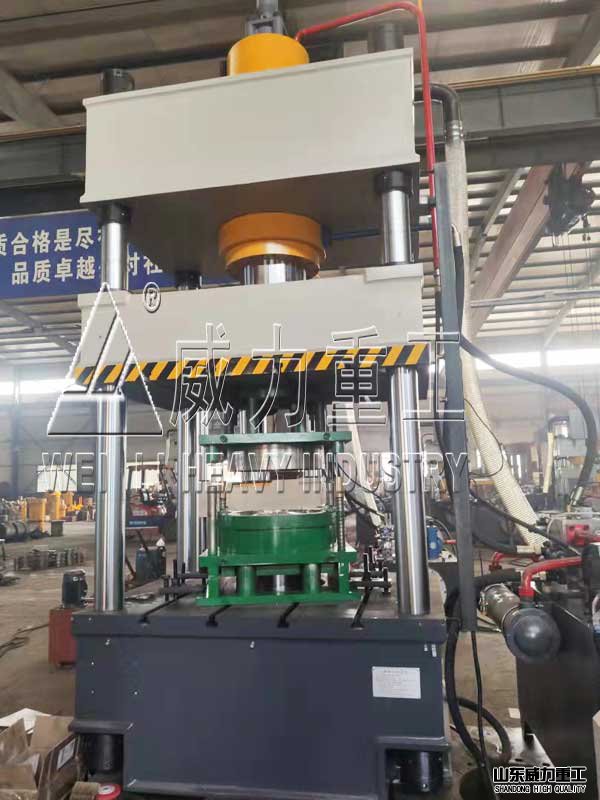

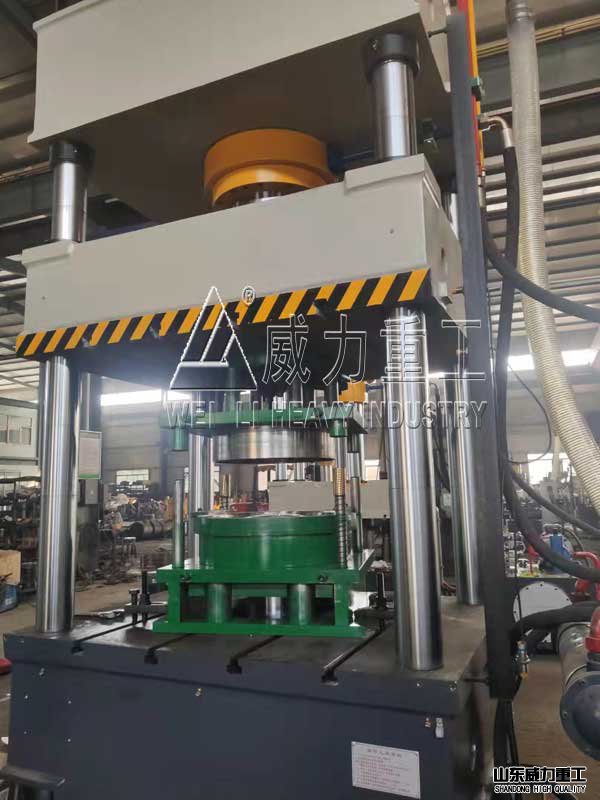

200吨压力机_200吨四柱拉伸压力机_200t拉伸机
|

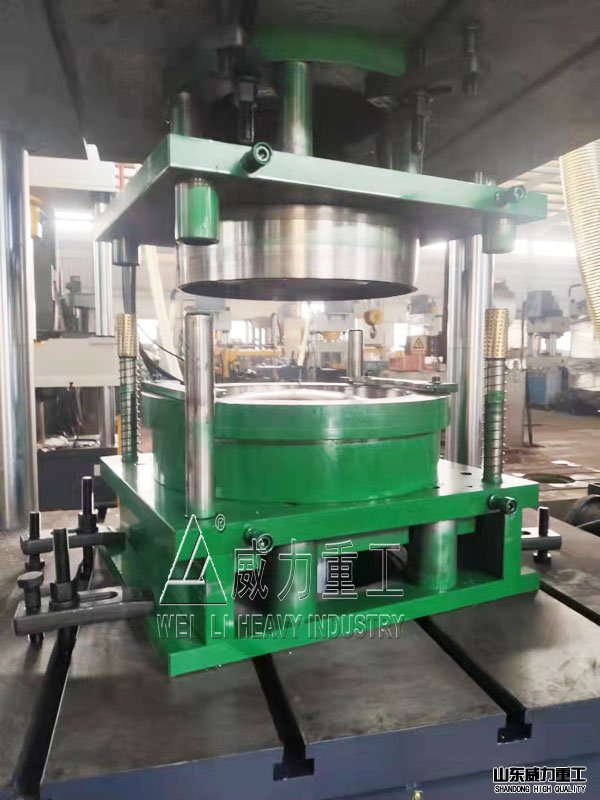

本机为一台200吨四柱压力机是公司专门为客户量身定做，用于板材的冲压拉伸、弯曲、翻边、冲裁等。其中200吨四柱拉伸压力机是由公司负责，模具由专业的模具厂家城龙模具提供，搭
|
产品简介
----------------------------------------------------------------------

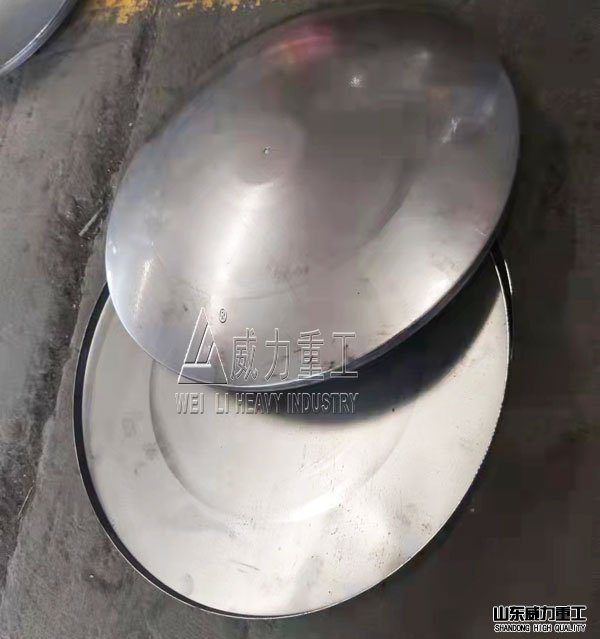

本机为一台200吨四柱压力机是公司专门为客户量身定做，用于板材的冲压拉伸、弯曲、翻边、冲裁等。其中200吨四柱拉伸压力机是由公司负责，模具由专业的模具厂家城龙模具提供，搭配我公司的200吨压力机设备，很好的将薄板拉伸、冲孔成型，工序简单，一次成型，操作简单，成型产品效果好。200吨压力机_200吨四柱拉伸压力机_200t拉伸机由主机及控制机构两大部分组成。通过液压系统及电气装置联系起来构成一整体。主机部分包括机身、主缸、横梁、压边装置、顶出缸及充液装置等组成。控制机构包括动力机构、上下限程装置、管路用电气箱等部分组成。该设备具有具有调整、手动、自动单循环三种工作方式。工作压力、工作行程均可在一定的范围内任意调整。具有较高的空载运行速度和合理范围内的可调拉伸速度。200吨压力机_200吨四柱拉伸压力机_200t拉伸机操作简便，性能可靠，维修方便、可以单机工作，也可以配套自动线流水作业。带有回油冷却装置，可以有效地控制油温、保证机器连续正常运行。
性能特点：
1、200吨压力机_200吨四柱拉伸压力机_200t拉伸机采用四柱式结构性能简单、经济、实用、钢性好、四角八面导轨、精度高、抗偏载能力强；
2、液压控制采用整体式插装阀集成系统，减少了泄露点，动作可靠，使用寿命长；
3、200吨压力机_200吨四柱拉伸压力机_200t拉伸机采用PLC控制的电气系统结构紧凑，工作灵敏、可靠，柔性好；
4、工作压力、行程可在规定范围内按工艺要求调节，操作简便；
5、200吨压力机_200吨四柱拉伸压力机_200t拉伸机具有调整、双手单次循环、（带送料装置的）连续工作三种操作方式；
6、通过操作面板选择，不仅可实现定程、定压两种成型工艺，而且可实现有垫、无垫、顶出三种工艺操作循环。
7、进口材料油缸密封元件，可靠性高、使用寿命长；
8、移动工作台，方便模具更换，拉深，压边滑块可通过定位销联为一体，实现单动工艺动作；
9、机，电，液一体化安全装置，如油缸下腔支承回路，油缸上下腔互锁回路等安全性优越，进口PLC控制，工作灵敏可靠。
组成结构：
1、主机部分：
1.1-机身
200吨压力机_200吨四柱拉伸压力机_200t拉伸机机身采用四柱式结构。机身各大结构件均采用钢板Q235-A焊接结构。设备主要结构件外观平整，无明显的凹凸现象，焊缝打磨平整，无焊渣和流疤现象。整机结构设计全部采用计算机优化设计，使其具有良好的强度和刚度，同时兼顾外形美观。
● 上梁：焊接件，钢板焊接而成，焊后时效处理。
●立柱：材料为 45＃钢调质，立柱采用螺母紧固，以便于机身预紧。立柱经调质处理，导向部分表面镀硬铬0.05mm，提高表面精度、耐磨性及较强的抗偏载能力。
● 底座：焊接件，Q235－A钢板焊接而成，焊后时效处理。
1.2-滑块
滑块为钢板焊接结构，钢板为Q235-A钢板，焊接后进行消除应力处理，滑块上平面与主缸活塞杆连接，滑块下平面加工有“T”型槽，“T”型槽布置按甲方提供的布置图制作。
1.3-主油缸
200吨压力机_200吨四柱拉伸压力机_200t拉伸机主油缸采用双缸结构。油缸缸体采用优质碳素钢45＃整体锻件，油缸内表面经过珩磨、滚压工艺，使液压油缸具有足够的强度和刚度。柱塞杆采用优质碳素钢锻件，其表面经中频淬火处理，硬度在HRC42～50之间并且表面镀铬。油缸密封采用优质密封件密封，确保密封性能可靠，使用寿命长。
1.4-液压垫缸
液压垫置于底座内，主要作用为拉伸工艺时工件的压边，同时还用于工件的顶出。液压垫采用焊接结构，液压垫下平面和液压垫缸相联接。油缸密封采用优质密封件密封。
电气控制系统
1、-200吨压力机_200吨四柱拉伸压力机_200t拉伸机供电要求 380Ⅴ/50HZ三相四线制，控制电路要求 220V/50HZ，预留电源插座：36Ⅴ、220Ⅴ/10A、380V/15A各一套，并在电气柜中配有漏电保护器。阀控电压：DC24Ⅴ。

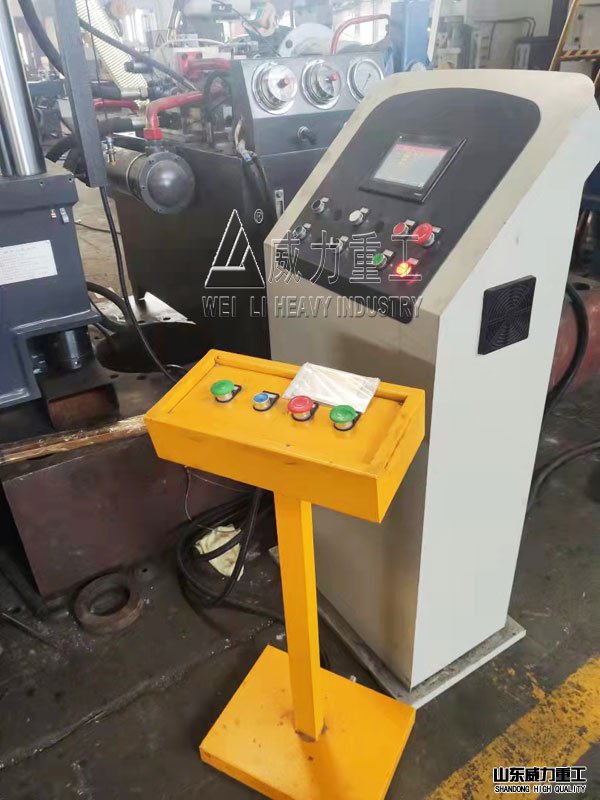

2、-200吨压力机_200吨四柱拉伸压力机_200t拉伸机配有移动双手按钮工作站，活动按钮站上设有 “ 双手下行”按钮两个、“ 急停”按钮一个、“ 静止”按钮一个、“ 回程”按钮。在主操作台有选择旋钮，可分别选择主操作和移动按钮站操作，能有效避免误操作。
动力机构：
200吨压力机_200吨四柱拉伸压力机_200t拉伸机动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。它是产生和分配工作液压而使315吨单动薄板拉伸四柱液压机主机实现各种动作的机构。200吨压力机_200吨四柱拉伸压力机_200t拉伸机电气装置按照液压系统规定的动作程序，选择规定的工作方式，在发现讯件的指领下，使有关的电磁铁动作以完成规定的工艺动作循环。动力机构在电气装置的控制下，通过泵和油缸实现能量转换；通过各种液压阀实现能量调节；通过油箱、充液阀和管路实现能量的输送，驱动滑块、压边梁及顶出缸活塞运动。完成各种工艺动作的循环。
适用范围：
200吨压力机_200吨四柱拉伸压力机_200t拉伸机主要用于板材的深拉伸工艺，例如制造各种容器及汽车大型的覆盖件等，以及塑性材料的压制工艺，如薄板拉伸、弯曲、翻边、冲裁等，也可以从事校正、压装、冷挤金属零件成型、塑料制品及粉末制品的压制成型工艺，200吨压力机_200吨四柱拉伸压力机_200t拉伸机适用于所有深拉伸工艺，特别适用以下领域：
1、汽车零部件：车身覆盖件、制动片、油箱、底盘、桥壳、保险杠；
2、家用电器：洗衣机、电饭锅、电视机、冰箱、空调等零件；
3、厨房用具：洗涤槽、壶具、不锈钢用具、其它各种容器；
4、其它：拖拉机、摩托车、航空、航天。
安装注意事项：
1、安装前
安装前应先根据装箱单检查各零部件、标准件数量是否正确；根据总装图，确定零部件的安装位置；根据地基图的要求，检查地基的浇注情况；
2、安装要求
200吨压力机_200吨四柱拉伸压力机_200t拉伸机应按地基图的要求，安装在坚固的地基上，调整水平，紧固地脚螺栓，再进行电气控制部分的接线和液压部分的管路安装；
3、安装检查
安装完成后，需进一步检查设备各联接处的紧固情况，及各运动部位是否灵活，电气控制部分的接线是否正常，液压管路接头是否完好，各润滑点是否加足油，以待试机。
