巧克力水箱板拉伸成型四柱压力机_500吨液压机厂
|

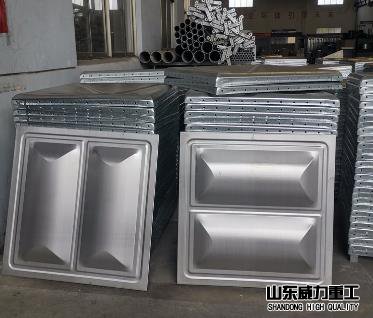

巧克力水箱板也称为巧克力水箱冲压板、巧克力水箱板模压板、巧克力水箱板模块等,是不锈钢水箱板的一种,其压制成型设备,与不锈钢水箱板生产设备基本一致,采用拉伸成型工艺
|
产品简介
----------------------------------------------------------------------

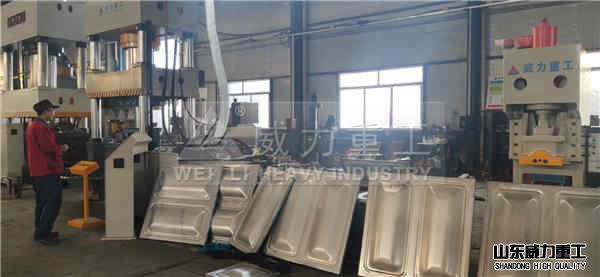

巧克力水箱板也称为巧克力水箱冲压板、巧克力水箱板模压板、巧克力水箱板模块等,是不锈钢水箱板的一种,其压制成型设备,与不锈钢水箱板生产设备基本一致,采用拉伸成型工艺,成型关键在于巧克力水箱板模具与四柱压力机的配合。这台500吨巧克力水箱板拉伸成型四柱压力机设备是公司为客户设计定做,可一次成型3mm厚的不锈钢巧克力水箱板。根据巧克力水箱板的样式,选用不同吨位的四柱压力机,公司均可提供,包括巧克力水箱板生产线设备:剪板机、折弯机、冲床。模具由专业的模具厂家提供。采购定做,想了解这台巧克力水箱板拉伸成型四柱压力机_500吨液压机价格,咨询公司张经理:18306370898(可加微信)
主要性能特点:
1、巧克力水箱板拉伸成型四柱压力机_500吨液压机四柱导向结构,设备稳定,运行平稳,没有噪音,安全可靠。
2、采用先进的液压优化传动技术,自动化程度高,性能稳定,可实现连续性正常生产,大大提高了生产产量。
3、优越的液压系统配置,用户可根据需求调节压力,确保了成型产品的质量,提高了产品的有效成品率。
4、独特的压制成型工艺,有一个保压的过程,保证生产出来的产品不会出现反弹。
5、更换不同的模具可压制不同规格的不锈钢板,可实现一机多用,节约了大量投资成本。
6、巧克力水箱板拉伸成型四柱压力机_500吨液压机自动化程度高,大大降低了工人的劳动强度,只需1-2个人就可以生产,省时又省力。
工作原理:
巧克力水箱板拉伸成型四柱压力机_500吨液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构,一般为积式油泵。为了满足执行机构运动速度的要求, 选用一个油泵或多个油泵。低压(油压小于2.5MP)用齿轮泵;中压(油压小于6.3MP)用叶片泵;高压(油压小于32.0MP)用柱塞泵。各种可塑性材料的压力加工和成形,如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形,同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。
结构组成:

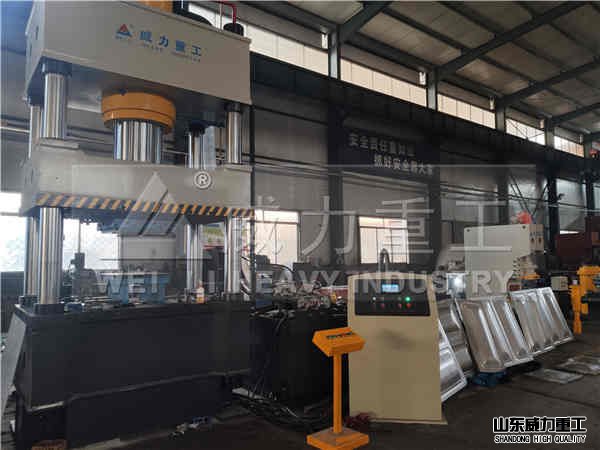

巧克力水箱板拉伸成型四柱压力机_500吨液压机是一款多功能的小吨位成型机, 主要用于金属薄板零件的拉伸成型、翻遍、弯曲和冲压等工艺,也可用于一般的压制工艺。500吨巧克力水箱板压力机上横梁和工作台之间由四根立柱和锁紧螺母连接成刚性桁架,通过四个调节螺母调整滑块下平面与工作台面之间的倾斜度以及行程,工作台面设有T型槽,以便安装模具;滑块立柱孔里面安装有导套,便于维修更换,孔口还配有防尘圈,保证设备工作时清洁,避免粉尘对立柱造成拉伤。
液压系统构成:
1、巧克力水箱板拉伸成型四柱压力机_500吨液压机有独立的液压动力机构,由泵、电机、阀集成块、油箱等组成,动力机构中包括油液过滤,液位显示等多种装置。
2、 巧克力水箱板拉伸成型四柱压力机_500吨液压机液压系统采用二通插装阀,具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。主缸下腔有二级支承系统,确保在某一元件突然失灵的情况下滑块不会下落。系统设有调压阀,调整主缸上腔压力。
3、500吨四柱压力机设备主油泵为轴向柱塞泵,性能稳定。
4、油箱为钢板焊接结构,设有油标便于观测油位,空气滤清器、阀集成块等在油箱盖板上方有序排列。
5、巧克力水箱板拉伸成型四柱压力机_500吨液压机主要液压管路采用法兰连接,并设有布局合理的抗震管夹,以防止高压管道的震动和泄漏,管道安装前进行酸洗和钝化处理,以保证油液的清洁度。
6、 压力表:500吨巧克力水箱板压力机使用压力表,不易损坏,电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到保护作用。
7、压力安全:插装阀自身带有压力调整系统,压力超过设定值溢流回油,使系统始终保持在设定压力内,到达超压保护作用。
500吨巧克力水箱板压力机电气系统构成:
巧克力水箱板拉伸成型四柱压力机_500吨液压机设有独立的电气控制系统,继电器或PLC控制系统(PLC另加价),采用按钮集中控制。电源为AC380V,50HZ; 指示灯电压为380V。
设备操作系统的方式:
1、巧克力水箱板拉伸成型四柱压力机_500吨液压机可实现调整和半自动两种操作方式。
2、500吨四柱压力机调整(点动):操作相应的功能按钮完成相应的动作,每按一次按钮完成相应动作的一次点动,主要用于设备调整及更换模具时。
3、半自动:按压工作按钮,完成一次工艺循环。(半自动动作也可跟据用户要求设定)
安全装置简介:
1、巧克力水箱板拉伸成型四柱压力机_500吨液压机静止及急停按钮:发生异常时按“静止”按钮,动作停止。按“急停”按钮,包括电机停止运行。
1、电机控制部分有热保护器、断路器等装置,保护电机过载免受损坏及过流短路保护。
3、巧克力水箱板拉伸成型四柱压力机_500吨液压机主缸下腔控制块设有防滑下落装置及安全阀,滑块可静止在任意位置,防止滑块失控下滑。
5、设备中电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到超压保护作用。
设备主机:
1、巧克力水箱板拉伸成型四柱压力机_500吨液压机包括上梁、滑块、立柱等,上梁、滑块、工作台三大件均采用45号整体铸钢件,经计算机优化,设备强度高,抗变形能力强;
2、工件经过回火或振动实效降低内应力,保证了主机精度长期不变;
3、铸钢件经数显镗床、龙门铣等设备加工而成;
4、每个立柱上采用四螺母结构,上梁与工作台均提高了预紧性能,保持精度稳定性,提高了500吨四柱压力机寿命;
5、在500吨巧克力水箱板液压机主机右侧行程开关处安有标尺,便于确定各个发讯位置。
设备油缸:
1、油缸结构为缸体、活塞杆、活塞头、缸口导套、法兰等;
2、作为重要件的主油缸缸体用整体锻件,并且进行探伤实验,保证每个缸体零缺陷;
3、缸体内部采用粗车、精车、滚压等工艺,保证缸体内壁光洁度,为Ra0.2-0.4,比同行为提高二个等级,保证了密封效果,延长了密封寿命;
4、主缸缸口密封采用进口材料,特殊结构密封,密封效果远远好于目前市场上采用的YA圈和YX圈。
巧克力水箱板拉伸成型四柱压力机_500吨液压机售后服务:
1、负责所供设备的指导安装调试。
2、提供需方设备维护,人员培训。
3、对所售设备提供一年保修(易损易耗件除外)、终生维修。
4、为用户建立计算机管理档案,定期回访。
5、设立顾客满意电话,随时接受用户咨询。
巧克力水箱板拉伸成型四柱压力机_500吨液压机技术参数:(仅供参考)
项目 | 单位 | 项目 |
型号 | Y83-500 | |
公称压力 | t | 500T |
系统压力 | Mpa | 31.5 |
滑块行程 | mm | 900 |
开口高度 | mm | 1500 |
工作台面积 | 左右 | 1400 |
前后 | 1400 | |
占地面积 | mm | 2600*1500 |
设备高度 | mm | 3600 |
电机功率 | kw | 37 |
以上技术参数仅供参考,我们会根据实际要求,为您提供500吨四柱压力机的相关技术数据,也可在原有500吨三梁四柱压力机的基础上进行调整按需设计定做。
订购:巧克力水箱板拉伸成型四柱压力机_500吨液压机厂
