复合材料压力机(315T500吨630吨1000吨)框架式热压模
|
复合材料压力机也称复合材料液压压力机、复合材料液压机、SMC模压机，分为四柱式、框架式两种。本机为一台315吨框架式复合材料热模压机适用于SMC（模压塑料板材）产品、GMT（玻璃
|
产品简介
----------------------------------------------------------------------
复合材料压力机也称复合材料液压压力机、复合材料液压机、SMC模压机，分为四柱式、框架式两种。本机为一台315吨框架式复合材料热模压机适用于SMC（模压塑料板材）产品、GMT（玻璃纤维毡增强热塑性片材）产品、RTM（树脂传递模塑）产品等，根据零件要求和生产工艺，采用不同的复合材料压力机设备。复合材料压力机(315T500吨630吨1000吨)框架式热压模压机的参数如台面大小，开口，行程，速度等均可按照客户要求定制。采购了解复合材料压力机设备联系张经理：18306370898（可加微信）

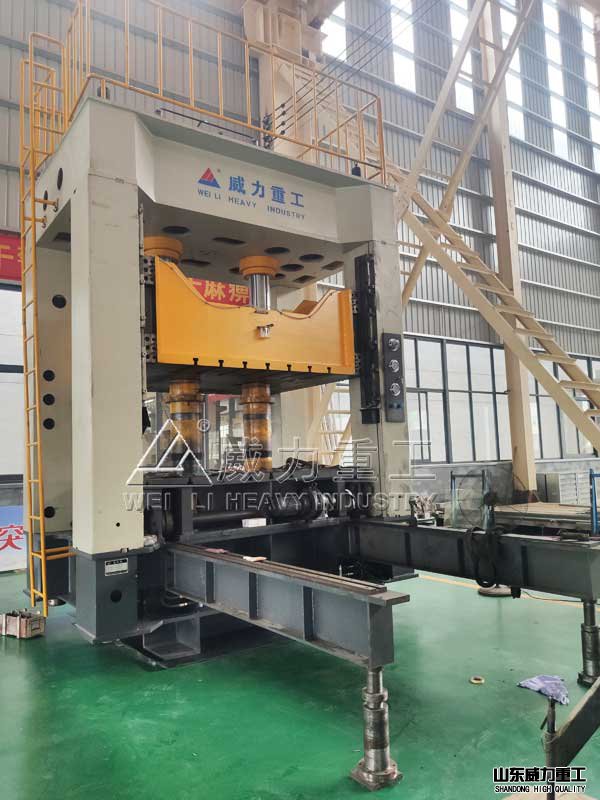

315吨伺服复合材料压力机
性能特点：
1、复合材料压力机(315T500吨630吨1000吨)框架式热压模压机主要用于热固性（玻璃钢）塑料制品、热塑性制品的整体模压成型，适用于SMC、BMC、DMC、GMT等各种团材及片材的模压成形；
2、八面式导向结构，加大导向面积，抗篇载能力强；四柱式结构简单、经济实用，框架式结构刚性好，精度高，抗偏载能力强；
3、复合材料压力机(315T500吨630吨1000吨)框架式热压模压机多缸均布结构，横梁加高式设计，模压成型稳定性更强；
4、液压系统安装在机顶上，配维修平台，环保，噪音低，维保方便；
5、速度快速合模，可分多段速度慢速加压成型，合理预留排气时间；
6、高压慢开模功能，适用于较高的产品；
7、伺服系统快速响应，全数字化控制，油泵功率节能40%-80%；
8、微电脑闭环加热控制系统，温控可达±2℃，模具加热节电10%以上;
9、可选：废气净化系统，换模小车，远程售后服务系统，双闭环伺服系统；伺服节能系统、快速换模系统、模具加热、冷却系统。
10、复合材料压力机(315T500吨630吨1000吨)框架式热压模压机采用PLC控制系统，结构紧凑，工作灵敏、可靠，柔性好；工作压力、行程可在规定范围内按工艺要求调节，操作简便；

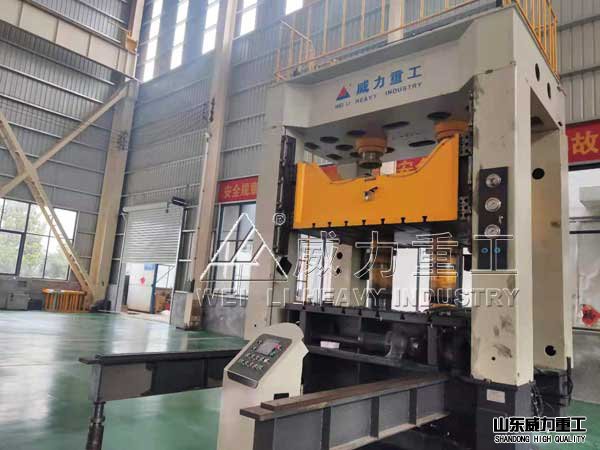

315吨框架式复合材料热压液压机
1、主机部分：
1.1-机身
复合材料压力机(315T500吨630吨1000吨)框架式热压模压机机身采用框架式结构。机身各大结构件均采用钢板Q235-A焊接结构。设备主要结构件外观平整，无明显的凹凸现象，焊缝打磨平整，无焊渣和流疤现象。复合材料压力机(315T500吨630吨1000吨)框架式热压模压机整机结构设计全部采用计算机优化设计，使其具有良好的强度和刚度，同时兼顾外形美观。
● 上梁：焊接件，钢板焊接而成，焊后时效处理。
● 底座：焊接件，Q235－A钢板焊接而成，焊后时效处理。
1.2-滑块
滑块为钢板焊接结构，钢板为Q235-A钢板，焊接后进行消除应力处理，滑块上平面与主缸活塞杆连接，滑块下平面加工有“T”型槽，“T”型槽布置按甲方提供的布置图制作。
1.3-主油缸
复合材料压力机(315T500吨630吨1000吨)框架式热压模压机主油缸采用三缸结构。油缸缸体采用优质碳素钢45＃整体锻件，油缸内表面经过珩磨、滚压工艺，使液压油缸具有足够的强度和刚度。柱塞杆采用优质碳素钢锻件，其表面经中频淬火处理，硬度在HRC42～50之间并且表面镀铬。油缸密封采用优质密封件密封，确保密封性能可靠，使用寿命长。
1.4-移动工作台
复合材料压力机(315T500吨630吨1000吨)框架式热压模压机配有一个前移式移动工作台，移动工作台为Q235-A钢板焊接结构，焊接后进行消除应力处理，移动工作台面加工“T”型槽及顶杆孔，“T”型槽及顶杆孔尺寸按甲方提供的布置图制作。“T”型槽中间留600mm不铣。移动工作台重复定位精度±0.1mm，驱动方式为齿轮加减速机驱动，为自行式结构。含贴合检测装置，当移动工作台下平面和底梁下平面的间隙大于0.3mm时主机不许工作。
2、液压系统：
复合材料压力机(315T500吨630吨1000吨)框架式热压模压机液压动力系统由动力控制系统、各种阀和液压操纵箱等组成，对主机提供动力并实现对主机的控制。液压站布置于主机右侧。
2.1、液压系统采用先进的插装阀集成系统，该阀通流量大，抗污染，控制灵活，性能可靠，便于维修。电磁阀采用名优产品。
2.2、液压系统工作压力25MPa，主阀门应为二通插装阀。要求液压系统设有过载保护装置。
2.3、油箱为钢板焊接结构，其上安装有油位指示计、空气滤清器等，油箱安装时要进行酸洗、钝化和防锈处理，配有独立的油液过滤装置，以保证工作油液的清洁度，并可实现过滤装置堵塞事故报警。
2.4、液压管路系统应密封可靠，连接方式优先采用法兰连接，管路布置整齐，并采用抗震管夹和耐振压力表，管路磷化处理，然后涂防锈耐油漆。
2.5、能有效控制液压系统泄漏，为此采取的措施有：
2.5.1结合面（阀、阀块、法兰、管接头）采用优质密封圈，系统各处密封应可靠，防止空气混入系统，有效防止壳体附件和焊接件漏油。
2.5.2管道排列有序整齐，高低压管道有明显的颜色区分，优先采用法兰式连接，并设有足够的防震隔振管卡，尽量采用集成化连接，减少渗漏点。
315吨复合材料模压机
3、电气控制系统
电气控制系统既考虑到整个系统的先进性，又充分考虑到系统配置的实用性及可升级性，使整个系统有优良的性能价格比。
3.1、复合材料压力机(315T500吨630吨1000吨)框架式热压模压机主操作面板设在电控柜上，操作面板采用铝合金或不锈钢，按钮和信号灯等标识必须通过雕刻等方式，可靠耐用。
3.2、对复合材料压力机(315T500吨630吨1000吨)框架式热压模压机的各种报警信号，限位开关与压机动作实现程序联锁。
3.3、操纵箱内设PLC，复合材料压力机(315T500吨630吨1000吨)框架式热压模压机的各种工艺动作主要由其完成，预留有5%的输入输出点。操纵箱上设置有风扇，使PLC 工作在允许范围内，电气柜有良好的密封性，可有效的防止灰尘的侵入。动力柜内有控制总电源及各部电机的起停及保护开关。柜中配有漏电保护器，并预留220V/10A 电源插座。
3.4、考虑到操作的方便和安全，压机配备了移动操作台，操作台上设置双手按钮、电源指示、急停按钮及必要动作按钮。双手按钮用于半自动工作，两个双手按钮间距大于300mm。
4、安全保护
4.1、设置急停按钮，按下急停按钮，压机立即停止。
4.2、滑块在上、下限位处均设有限位开关。
4.3、液压系统中设有安全阀，确保压机不会超载工作而损坏。
4.4、上横梁配置安全护栏以及上下用爬梯。
315吨框架式压力机生产中
SMC复合材料的应用：
1、在汽车工业中的应用：
1、在汽车工业中的应用：
汽车轻量化是现今的一大发展趋势，欧、美、日等发达国家已在汽车制造中大量采用SMC材料，涉及到轿车、客车、火车、拖拉机、摩托车，以及运动车、农用车等所有车种，主要应用部件包括以下几类：
a: 悬架零件 前后保险杠，仪表板等。
b: 车身及车身部件 车身壳体、硬壳车顶、地板、车门、散热气护栅板、前端板、阻流板、行李舱盖板、遮阳罩、翼子板、发动机罩、大灯反光镜。
c: 发动机盖下部件 如空调器外壳、导风罩、进气管盖、风扇导片圈、加热器盖板、水箱部件、制动系统部件，以及电瓶托架，发动机隔音板等。
d: 车内装饰部件 门内饰板、车门把手、仪表盘、转向杆部件、镜子边框、座椅等。
e: 其他如泵盖等电气部件，以及齿轮隔音板等驱动系统零件。其中尤以保险杠、车顶、前脸部件、发动机罩、发动机隔音板、前后翼子板等部件重要，产量较大。
2、在铁路车辆中的应用：
smc复合材料在铁路车辆中的制品主要包括：铁路车辆窗框、卫生间组件、座椅、茶几台面、车厢壁板与顶板等。
3、在建筑工程中的应用：
a：SMC玻璃钢模压水箱
b：淋浴用品，主要产品有浴缸、淋浴间、洗池、防水盘、坐便器、化妆台等，特别是浴缸，整体浴室设备给水槽等。
c：净化槽 d：建筑模板 e：储存间构件
4、在电气工业与通讯工程中的应用：
SMC复合材料在电气工业与通讯工程中的应用主要包括如下几个部分。
a：电器罩壳：包括电器开关盒、电器配线盒、仪表盘罩等
b：电器原件与电机部件：如绝缘子、绝缘操作工具、电机风罩等
c：电子工程应用：如电子机器的印刷电路板等
d：通讯设备应用：电话亭、电线电缆分配箱等
5、其它应用：
a：座椅 b：集装箱 c：电杆夹套 d：工具锤柄和铲柄
e：餐饮用具,如洗菜池、微波炉餐具、碗、碟、盘等食品容器。
