200吨滤波器外壳液压冲压压力机滑块的工作动作
文章出处:www.wfhqjx.com 人气: 发表时间:2020-05-14 14:44
200吨滤波器外壳液压冲压压力机滑块的工作动作
滤波器外壳的材质多种多样,有复合材料的滤波器外壳,铝镁合金材质的滤波器外壳等。不管是哪种材质,其生产加工离不开液压冲压压力机与相关模具。该产品常使用200吨四柱压力机、315吨四柱压力机设备完成生产。这种四柱压力机设计结构采用通用型三梁四柱式设计结构。200吨滤波器外壳液压冲压压力机设备机械组成结构件包括上梁、工作台、滑块、油缸、立柱、螺母、限位装置等。滑块在整个200吨压力机的是如何工作的呢?这里一起了解下。

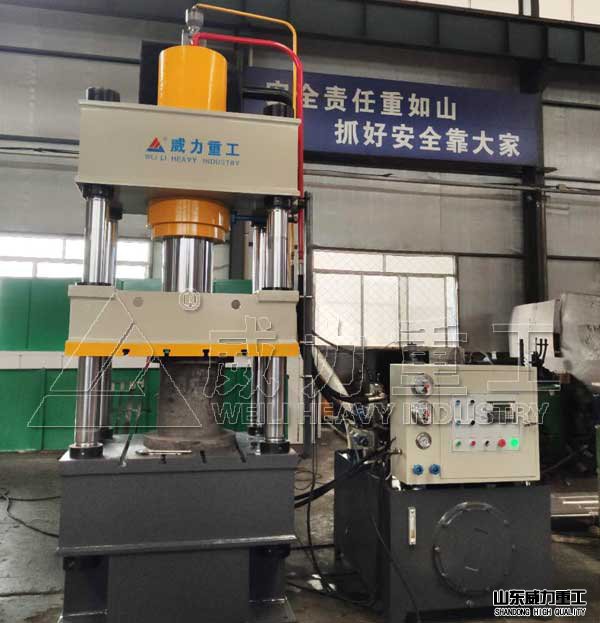

200吨四柱压力机
1、快速下行
电磁铁通电,先导阀和上缸主换向阀左位介入系统,液控单向阀被打开,上液压缸快速下行。这时,系统中油液流量的情况如下:
1) 进油路:液压泵-顺序阀-上缸换向阀-单向阀-上液压缸上;
2) 回油路:上液压缸下腔-液控单向阀-上缸换向阀-下岗换向阀-油箱。
上滑块在自重作用下迅速下降。由于液压泵的流量较小,这时油箱中的油经液压单向阀也流入上液压缸上腔。
2、慢速加压
从上滑块接触工件时开始,这时上液压缸上腔压力升高,液控单向阀关闭,加压速度便由液压泵流量来决定,油液流动情况与快速下行时相同。
3、保压延时
当系统中压力升高到压力继电器气作用,这时发出电信号,控制电磁铁断电,先导阀和上缸换向阀都处于中位,此时系统进入保压。保压时间由电气控制线路中的时间继电器控制,可在0min-24min内调节。保压时除了液压泵在较低压力下卸荷外,系统中没有油液流动。液压泵卸荷的油路如下:液压泵-顺序阀-商业油缸换向阀-下液压缸换向阀-油箱
4、快速返回
时间继电器延时到时后,保压借宿,电磁铁通电,先导阀右位介入系统,释压阀使上液压缸换向阀也以右位接入系统。这时,液控单向阀被打开,上液压缸快速返回。
5、原位停止
当上滑块上升至挡块撞上原位行程开关时,电磁铁断电,先导阀和上液压缸换向阀都处于中位。这时,上液压缸停止不动。液压泵在较低压力写卸荷。
200吨滤波器外壳液压冲压压力机滑块经计算机优化设计,其强度、刚性、结构、防变形性等满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,通过时效震动处理消除变形应力。山东威力重工设计生产的200吨滤波器外壳液压冲压压力机的滑块是一种箱形结构的钢板焊接件,四柱导向孔处导向套材料为纳米分子复合材料,具有良好的耐麽性和精度保持性。滑块下平面有T形槽用于安装模具。。滑块是整个机器工作的执行者,其质量对200吨压力机来说非常重要,采购客户需要格外注意。。山东威力重工较大型压力机生产厂家,采购定做200吨滤波器外壳液压冲压压力机咨询公司张经理18306370898(可加微信)
