500吨金属铁屑压块机齿轮泵结构特点
文章出处:www.wfhqjx.com 人气: 发表时间:2017-05-25 14:40
500吨金属铁屑压块机的齿轮泵也有些缺点值得关注,例如流量和压力脉动大、排量不可调、噪声也较大。齿轮泵按其咬合方式可分内外两种齿轮泵。500吨金属铁屑压块机中,内齿轮泵结构紧凑、运转平稳、噪声小、有良好的高速性能,但加工复杂、流量脉动大、高压低速时容积效率低;外齿轮泵工艺简单、加工也方便。所以目前应用较多的是外咬合渐开线直齿形的齿轮泵。
500吨金属铁屑压块机中,外齿轮泵主要装在泵体,齿轮轴和两侧端盖架构。在泵体内,由这对互相咬合的齿轮、齿轮两端的端盖及泵体相配合,把泵体内部分为左右两个互不相同的容腔。当主齿轮旋转时,在右腔由于一对对轮齿脱开,使密封工作腔容积不断增大,形成局部真空,油箱内的油液在大气压的作用下被吸入右腔,填满轮齿脱开时形成的空间,这一过程为齿轮泵的吸油过程。随着齿轮的旋转,吸满的油液被带往左腔,由于一对对轮齿相继咬合,使密封工作容积不断减小,齿间的油液被挤压出来排往系统,这就是齿轮泵的排油过程。

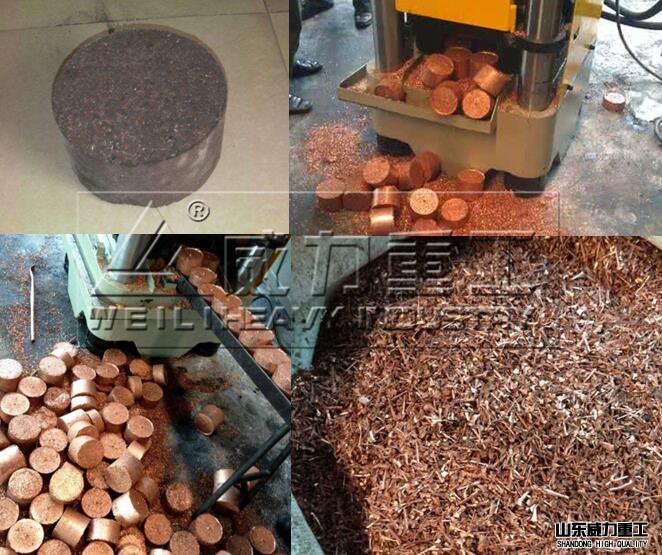

各种金属屑压制成型
500吨金属铁屑压块机的外齿轮泵排量可以近似地看作是两个齿轮齿间的工作容积之和。若齿轮齿间的工作容积等于轮齿的体积,则齿轮泵的排量就等于一个齿轮的齿间容积和其轮齿体积总和的环形体积。
本文由:500吨金属铁屑压块机 www.wfhqjx.com 搜集整理
本文由:500吨金属铁屑压块机 www.wfhqjx.com 搜集整理
