1000吨三梁四柱压力机液压管路的链接

文章出处：www.wfhqjx.com 人气：发表时间：2017-01-03 11:41

1000吨三梁四柱压力机液压系统的安装，包括液压管路、液压元件、辅助元件的安装等，其实质就是通过流体连接件（油管与接头的总称）或者液压集成块将系统的各单元或元件连接起来组成回路。包括：

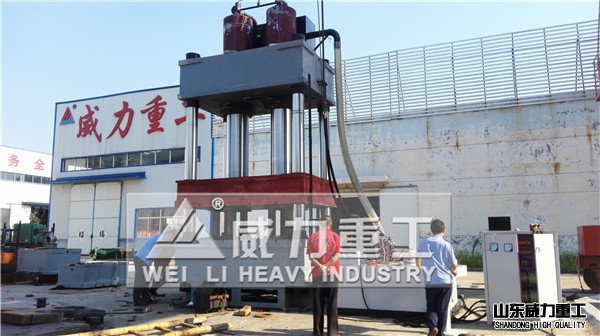

1000吨三梁四柱压力机加工生产车间

1000吨三梁四柱压力机流体连接件的安装

根据液压控制元件的连接形式，液压系统可分为集成式（液压站式）和分散式，两种形式都需要通过流体连接件连接起来。流体连接件中，接头一般直接与集成块或液压元件相连接，工作量主要体现在管路的连接上。流体连接件的安装包括根据液压控制元件的连接形式，液压系统可分为集成式（液压站式）和分散式，两种形式都需要通过流体连接件连接起来。1000吨三梁四柱压力机流体连接件中，接头一般直接与集成块或液压元件相连接，工作量主要体现在管路的连接上。流体连接件的安装包括管路的选择与检查和管路连接件的安装。

1000吨三梁四柱压力机液压管路的选择

在选择管路时，应根据系统的压力、流量以及工作介质、使用环境和元件及管接头的要求，来选择适当的管径、壁厚、材质。要求管道必须具有足够的强度，内壁光滑、清洁、无砂、无锈蚀、无氧化铁皮等缺陷，并且配管时应考虑管路的整齐美观以及安装、使用和维护工作的方便性。管路的长度应尽可能短，这样可减少压力损失、延时、振动等现象。

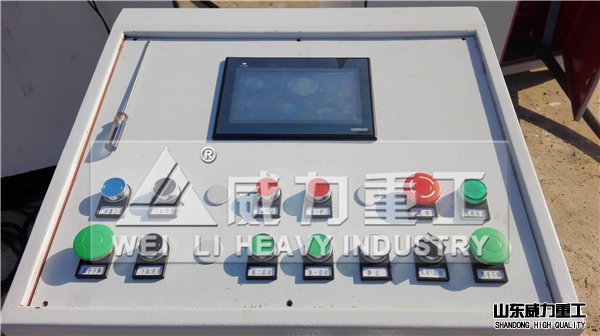

四柱压力机的电气控制系统

在选择管路时，应根据系统的压力、流量以及工作介质、使用环境和元件及接头的要求，来选择适当的管径、壁厚、材质。要求管道必须具有足够的强度，内壁光滑、清洁、无砂、无锈蚀、无氧化铁皮等缺陷，并且配管时应考虑管路的整齐美观以及安装、使用和维护工作的方便性。管路的长度应尽可能短，这样可减少压力损失、延时、振动等现象。

1000吨三梁四柱压力机液压管路的检查

检查管路时，若发现管路内外侧已腐蚀或有明显变色，管路被割口，壁内有小孔，管路表面凹入管路直径的10 %检查管路时，若发现管路内外侧已腐蚀或有明显变色，管路被割口，壁内有小孔，管路表面凹入管路直径的10 %—20%以上(不同系统要求不同)，管路伤口裂痕深度为管路壁厚的10%以上等情况时均不能再使用。

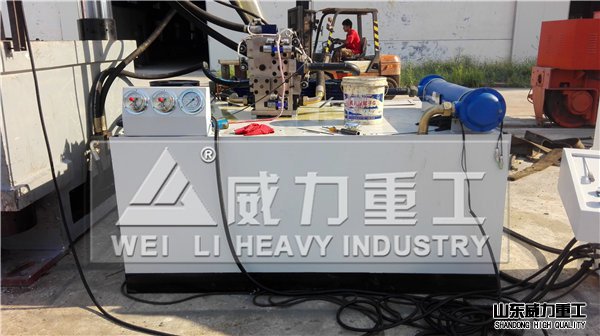

三梁四柱压力机加工细节

检查长期存放的管路，若发现内部腐蚀严重时，应用酸彻底冲洗内壁，清洗干净，再检查其耐用程度。合格后，才能进行安装。

检查经加工弯曲的管路时，应注意管路的弯曲半径不应太小。弯曲曲率太大，将导致管路应力集中增加，降低管路的疲劳强度，同时也最容易出现锯齿形皱纹。大截面的椭圆度不应超过15%；弯曲处外侧壁厚的减薄量不应超过管路壁厚的20%；弯曲处内侧部分不允许有扭伤，压坏或凹凸不平的皱纹。弯曲处内外侧部分都不允有锯齿形或形状不规则的现象。扁平弯曲部分的最小外径应为原管子外径的70%以下。
