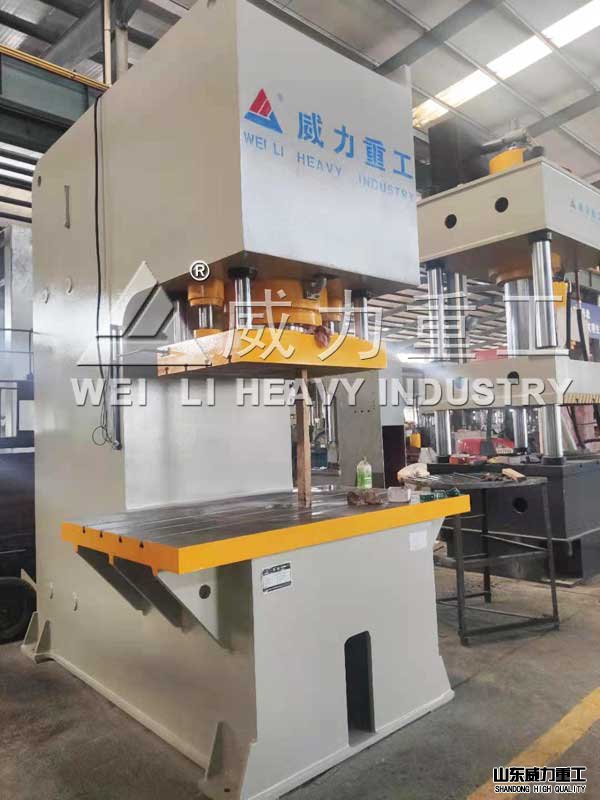

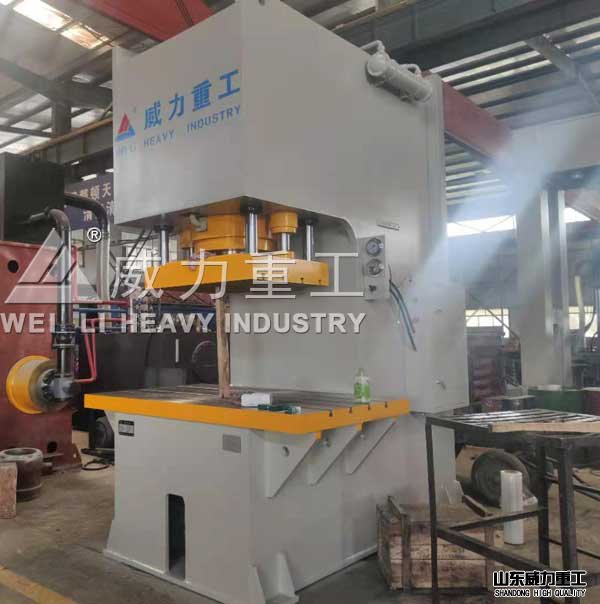

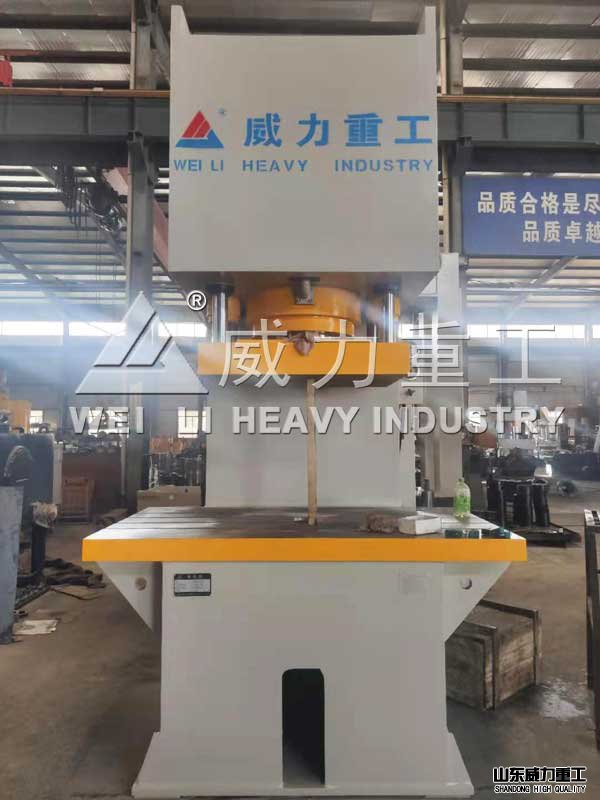

400吨单臂压力机_400吨C型单柱压力机
|
单柱压力机也称为单臂压力机,是一种开式C型结构机身,常用有20吨、40吨、63吨、80吨、100吨、125吨、160吨、200吨、250吨、315吨、400吨、500吨等。采用埋弧焊焊接,机身全钢板焊接,焊
|
产品简介
----------------------------------------------------------------------
单柱压力机也称为单臂压力机,是一种开式C型结构机身,常用有20吨、40吨、63吨、80吨、100吨、125吨、160吨、200吨、250吨、315吨、400吨、500吨等。采用埋弧焊焊接,机身全钢板焊接,焊接后通过振动处理,以保证机身的不变形程度。液压系统布置在机身内,按钮集中控制,可实现调整、手动、半自动操作方式,操作方便。工作压力行程可在规定范围内调节。400吨单臂压力机是其中常用的一款,又称为C型400吨单柱压力机,适用于轴类零件、型材的校直和轴承、轴套类零件的压装,板材零件的弯曲、压印,简单零件的冲压、拉伸。
机器特点:
1、计算机优化直立式机器C型结构设计,刚性好;
2、滑块设有导向柱装置,提高了液压机的精度;
3、独立的液压、电器系统,采用按钮集中控制;
4、400吨单臂压力机_400吨C型单柱压力机可实现定压、定程二种成型工艺,具有保压延时及自动回程等性能;
5、具有调整、双手单次循环两种操作方式;
6、工作压力、行程根据工艺需要在规定范围内可调;滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
7、400吨单臂压力机_400吨C型单柱压力机工作台采用优质钢板焊接而成,确保可靠性和耐用性;
8、整机采用钢板焊接,并经壁炉回火处理。
9、液压控制采用二通插装集成系统,工作可靠、动作直观、维修方便。
10、采用按钮集中控制,具有调整、手动、半自动(半自动可分为定程单次和定压单次两种工艺)三种操作方式。
工作方式:
1、点动:按相应按钮即产生相应动作,松开则动作停止
2、手动:按相应按钮则产生相应动作直至极限位置
3、半自动:(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(最后停止)
(2)定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(最后停止)

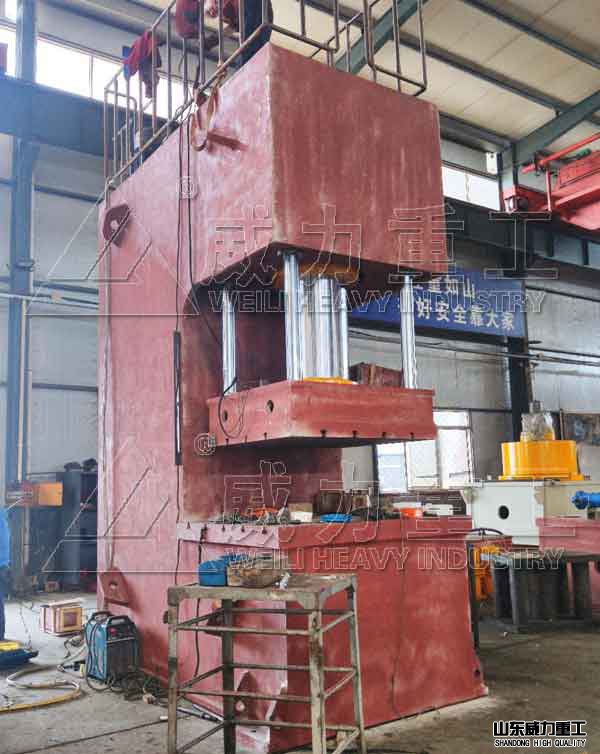

400吨单臂压力机的机身制造:
1、400吨单臂压力机_400吨C型单柱压力机机身以全钢板为主,整体钢板的特点和优点如下:高强度可减轻钢结构自重,经济效益好。具有耐腐蚀、耐低温、耐冲击、使用寿命长等综合性能。同时应用于单柱液压机中易于加工、施工,焊接性好,冷加工性能好,施工方便。
2、400吨单臂压力机_400吨C型单柱压力机是由二氧化碳气体焊接而成的整体。由于CO2气体的密度很大,电弧加热后的体积膨胀很大,因此焊接熔池和电弧是理想的。
3、对400吨单柱液压机机身也进行了回火振动,这是提高材料韧性,保证机身不变形的重要措施。因此,对单柱液压机的液压系统也进行了很好的保护,提高了机器的性能。
液压系统:
1、液压系统装置布置在机身内置。
2、液压泵站由油箱、高压泵、电动机、换向阀等组成,油箱系钢板焊接。油箱采用封闭式油箱,设有放油塞,使清洁换油方便。
3、液压系统密封可靠,不渗漏,主要管路采用法兰连接,管路设有防震措施。
电器控制系统:
1、电器柜装有空气开关、继电器等电器。
2、对400吨单臂压力机_400吨C型单柱压力机的各种信号,限位与压力动作实现程序联锁。
3、设有集中控制面板,面板上布置有必要的操作按钮和选择开关。
操作方式:
1、400吨单臂压力机_400吨C型单柱压力机设有点动、半自动操作方式。
2、行程可进行调整。
3、操作面板上的按钮除完成压机的全部动作外,还有“急停”按钮。
安全操作:
1、400吨单臂压力机_400吨C型单柱压力机操作者必须经过培训,掌握设备性能和操作技术后,才能独立作业。
2、作业前,应先清理模具上的各种杂物,擦净液压机杆上任何污物。
3、单臂压力机安装模具必须在断电情况下进行,禁止碰撞启动按钮、手柄和用脚踏在脚踏开关上。
4、装好上下模具对中,调整好模具间隙,不允许单边偏离中心,确认固定好后模具再试压。
5、400吨单臂压力机_400吨C型单柱压力机工作前首先启动设备空转5分钟,同时检查油箱油位是否足够、油泵声响是否正常、液压单元及管道、接头、活塞是否有泄露现象。
6、开动设备试压,检查压力是否达到工作压力,设备动作是否正常可靠,有无泄露现象。
7、调整工作压力,但不应超过400吨单臂压力机_400吨C型单柱压力机额定压力的90%,试压一件工件,检验合格后再生产。
8、对于不同的液压机型材及工件,压装、校正时,应随时调整400吨单臂压力机_400吨C型单柱压力机的工作压力和施压、保压次数与时间,并保证不损坏模具和工件。
400吨单臂压力机的技术参数:(仅供参考)
型号 | 单位 | 400T | 500T | |
公称力 | KN | 4000 | 5000 | |
液体最大工作压力 | MPa | 25 | 25 | |
滑块下平面距工作台最大距离 | mm | 1200 | 1300 | |
滑块最大行程 | mm | 700 | 700 | |
滑块下行速度 | mm/s | 23 | 20 | |
滑块回程速度 | mm/s | 55 | 55 | |
喉深 | mm | 600 | 700 | |
工作台尺寸 | 前后 | mm | 1200 | 1350 |
左右 | mm | 1400 | 1500 | |
工作台距地面高度 | mm | 800 | 850 | |
落料孔径 | mm | / | / | |
电机功率 | kw | 22 | 37 |
订购:400吨单臂压力机_400吨C型单柱压力机
